SB Precast - Перекрытия. Автоматизация проектирования и раскладки плит в Revit
SB Precast-Перекрытия – это современное решение для автоматизированного
моделирования панелей перекрытия. Легко создавайте, редактируйте и оптимизируйте конструкции,
экономя время и ресурсы на каждом этапе работы.
- ✔ Автоматизация - минимум рутинных операций, максимум точности;
- ✔ Готовые чертежи – полный комплект документации без лишних усилий;
- ✔ Совместимость с ЧПУ – выгрузка данных для автоматизированного производства;
- ✔ Гибкость – адаптация под любые проектные требования.
Ознакомиться:

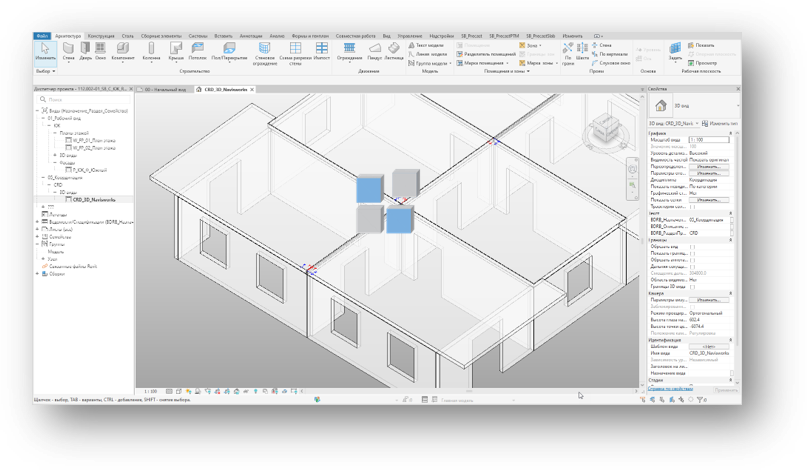

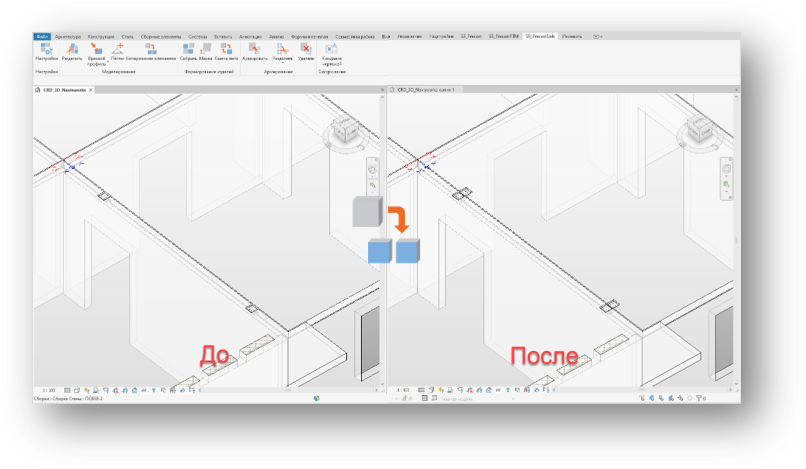

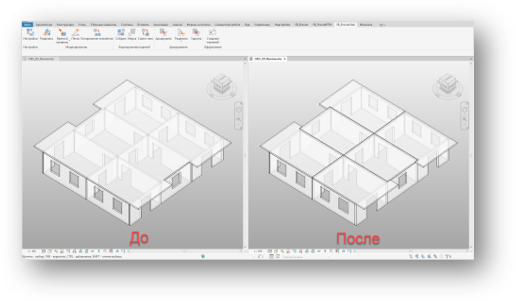

Разделение плит перекрытия на отдельные изделия
С инструментом «Разделение» вам больше не придется вручную размечать и моделировать каждую панель отдельно.
Просто установите разделители в нужных местах – система автоматически разобьет конструкцию на изделия с идеальной точностью.
Ключевые преимущества:
- ✔ Автоматизация процессов - быстрое и точное разделение перекрытий по заданным разделителям без ручного редактирования;
- ✔ Экономия времени – минимизация ручных операций и ускорение работы.
Формирование сборок и автоматическое обновление панелей перекрытия
Превращайте разделенные перекрытия в готовые изделия одним нажатием. Благодаря модулю «Собрать» вы получаете:
- ✔ Автоматическую генерацию плит - система сама создает, анализирует и маркирует изделия, разделяя их по типам;
- ✔ Лёгкое обновление – при внесении изменений вы можете мгновенно обновить все изделия этого типа или создать новую версию;
- ✔ Контроль актуальности – больше нет необходимости следить за актуальностью изделий: система следит, чтобы все изделия, находящиеся в проекте были в актуальной версии.

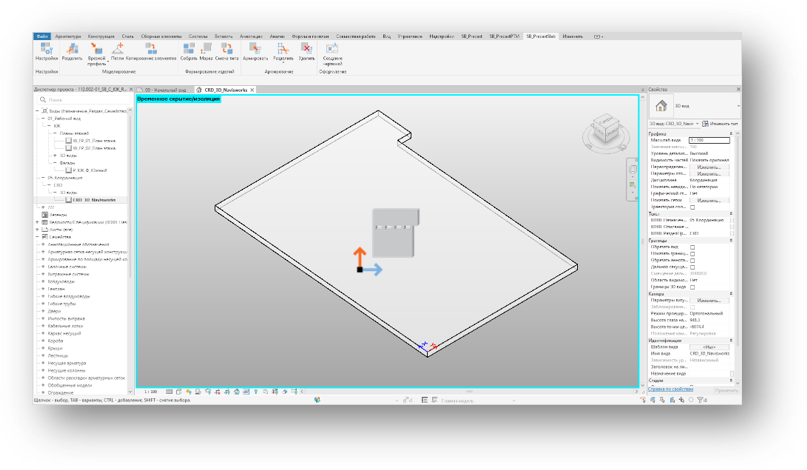

Марка ориентации и позиционирование элементов перекрытия
При работе с перекрытиями, важную роль играет положение «Марки ориентации», которая является неотъемлемой частью панели перекрытия,
а ее положение влияет на позиционирование элементов в изделии и на размещение панелей на чертежах.
.
Ключевые преимущества:
- ✔ Гибкость при моделировании – удобный инструмент для редактирования положения марки позволяет легко управлять позиционированием элементов в изделии и ориентацией самого изделия при формировании чертежей.

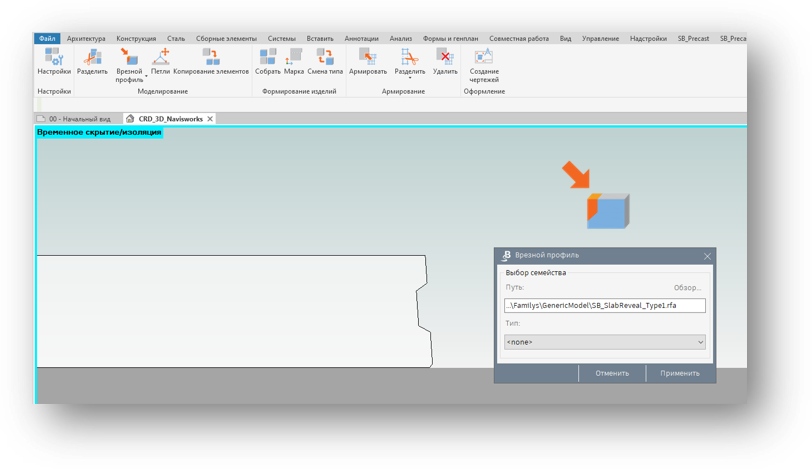

Врезной профиль для автоматического создания шпонок на торцах плит
Модуль «Врезной профиль» позволяет быстро создавать на торцах изделий шпонки любой формы.
Ключевые преимущества:
- ✔ Гибкость настроек - создавайте собственные семейства профилей и используйте их в проектах;
- ✔ Экономия времени – автоматическое размещение шпонок на гранях элементов ускоряет процесс проектирования.

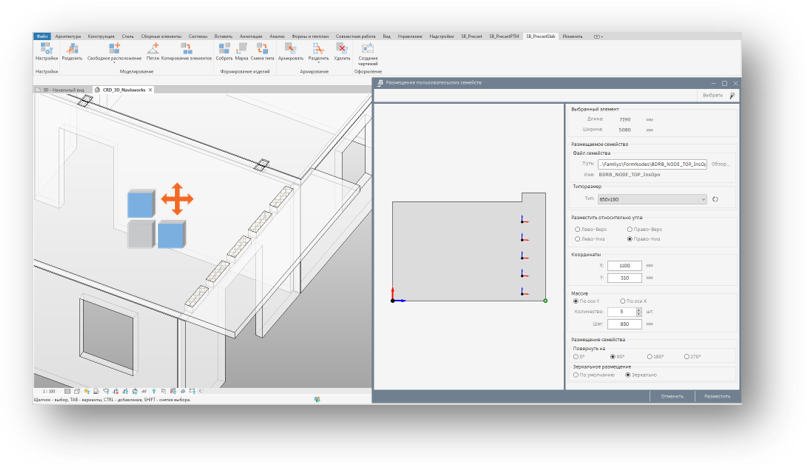

Свободное размещение пользовательских деталей ЖБИ
Модуль «Свободное размещение» – это гибкий инструмент для точного расположения пользовательских элементов в изделиях.
С его помощью вы можете:
- ✔ Размещать
один элемент илимассив элементов с нужным шагом; - ✔ Задавать
угол поворота каждого элемента; - ✔ Указывать
базовый угол изделия , относительно которого будет выполняться привязка элементов.
Умное копирование закладных деталей и элементов между изделиями
Модуль «Копирование элементов» помогает ускорить работу и уйти от рутинного операций по размещению элементов в изделиях.
Наш инструмент позволяет мгновенно копировать выбранные элементы из одного изделия в другое, экономя ваше время и усилия работу.
- ✔ Гибкие правила – элементы копируются относительно марки ориентации, а значит, вы можете
управлять процессом копирования; - ✔ Экономия времени – больше не нужно создавать повторяющиеся детали вручную, просто выделите их и скопируйте.

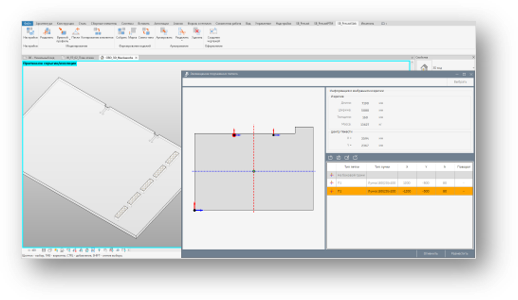

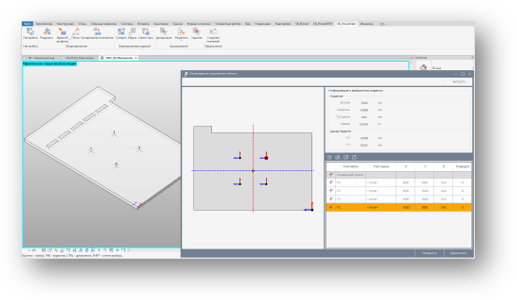

Автоматический расчет центра тяжести и размещение подъемных петель
Подбор и размещение подъемных петель стали еще проще. Модуль «Петли» позволяет быстро и точно размещать подъемные петли, как на верхней грани, так и по боковым граням изделия.
Ключевые преимущества:
- ✔ Гибкость расположения - петли можно размещать как по верхней, так и по боковым граням изделия;
- ✔ Автоматическое определение центра тяжести – положение петель определяется относительно центра тяжести, обеспечивая оптимальную балансировку изделия при подъеме;
- ✔ Удобное копирование – дублируйте и отражайте петли относительно осей X и Y одним кликом, экономя время на рутинных операциях;
- ✔ Визуальный контроль – предпросмотр перед размещением позволяет видеть результат сразу, без лишних действий.

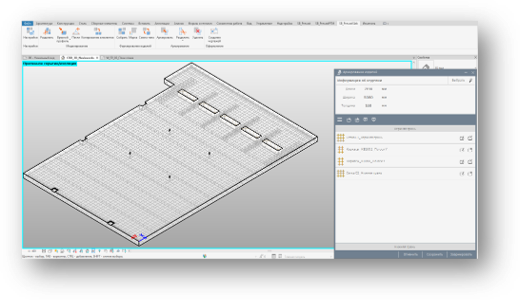

Автоматическое армирование плит перекрытия по шаблонам и СТП
Модуль «Армировать» в разы ускоряет процесс армирования панелей перекрытия, экономя ваше время и снижая вероятность возникновения ошибок.
Наш инструмент позволяет:
- ✔ Гибко настраивать правила армирования - настройте параметры под любой проект и сохраните шаблоны для повторного применения;
- ✔ Создавать библиотеки правил – создавайте собственные библиотеки и обменивайтесь ими с коллегами;
- ✔ Автоматически создавать сетки и каркасы – программа мгновенно генерирует сварные арматурные сетки и каркасы по вашим правилам;
- ✔ Легко редактировать – легко корректируйте выполненное армирование:
- -Разделяйте элементы по заданным граням;
- -Объединяйте арматурные стержни и каркасы;
- -Подрезайте стержни по линиям или граням;
- -Удаляйтевсе армирование одним кликом.
Ключевые преимущества:
- ✔ Экономия времени - минимум ручных операций, максимум автоматизации;
- ✔ Гибкость – легко переключаться между проектами с разными требованиями к армированию изделий;
- ✔ Удобство командной работы – общие библиотеки правил армирования ускоряют взаимодействие;
- ✔ Взаимодействие с производством – выгрузка данных для станков с ЧПУ.

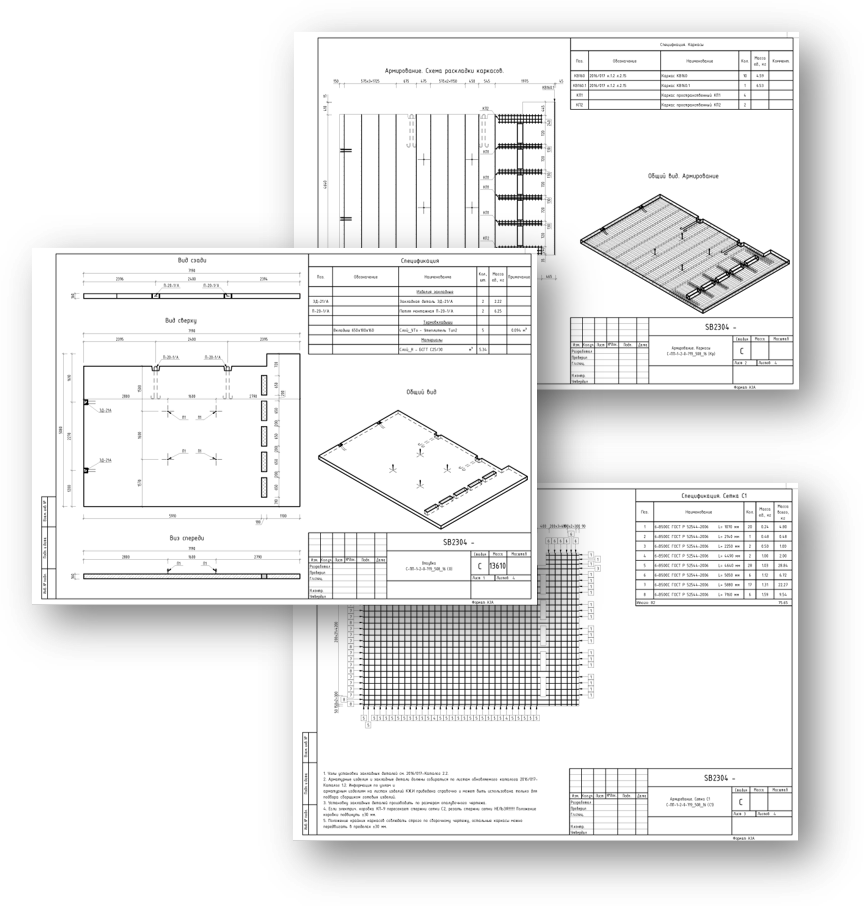

Автоматическое формирование и выпуск чертежей КЖИ и КЖИ.И
Устали от рутинной работы над чертежами? Наш инструмент «Создание чертежей» для плит перекрытия автоматизирует процесс, экономя ваше время и исключая человеческие ошибки.
Ключевые преимущества:
- ✔ Гибкие шаблоны - настраивайте листы под разные типы изделий;
- ✔ Автоматическое формирование комплектов – система создает только нужные листы для выбранных изделий;
- ✔ Библиотека шаблонов – сохраняйте и загружайте готовые наборы листов для повторного использования;
- ✔ Снижение трудозатрат – больше никакой ручной работы, только точные и актуальные чертежи.
Вопросы и ответы
Этот программный продукт предназначен для быстрого и удобного моделирования сборных плит и панелей перекрытия в BIM-среде. Он закрывает все задачи конструктора: раскладку плит в пространстве модели, интеграцию закладных деталей, автоматическое формирование комплекта чертежей КЖИ и генерацию файлов для производства.
Модуль предназначен для автоматизации проектирования и раскладки сборных железобетонных панелей перекрытий (плит КПД), включая плиты безопалубочного формования и классические сплошные плиты перекрытия КЖИ.
За счет сквозной автоматизации трудозатраты инженеров на моделирование и оформление чертежей перекрытий снижаются в 2 и более раза, а первые заметные результаты внедрения экосистемы проявляются уже через 2–3 месяца.
Да, инструмент поддерживает точное моделирование косых торцов, эркерных скруглений и локальных подрезок плит под вентиляционные шахты или коммуникационные стояки, автоматически корректируя схему армирования в зоне реза.
Да, при покупке лицензии вы получаете готовый настроенный BIM-шаблон проекта и библиотеку параметрических семейств, что позволяет конструкторам запустить работу над проектом КПД без длительного этапа преднастройки.
