SB Precast - Стены. Автоматизация проектирования и выпуска чертежей КЖИ в Revit
SB Precast-Стены
– это профессиональный инструмент для проектировщиков, который упрощает все этапы работы: от разбивки стен на изделия до выпуска чертежей комплекта
КЖИ и подготовки данных для ЧПУ-станков.
- ✔ Автоматизация - минимум рутинных операций, максимум точности;
- ✔ Готовые чертежи – полный комплект документации без лишних усилий;
- ✔ Совместимость с ЧПУ – выгрузка данных для автоматизированного производства;
- ✔ Гибкость – адаптация под любые проектные требования.
Ознакомиться:

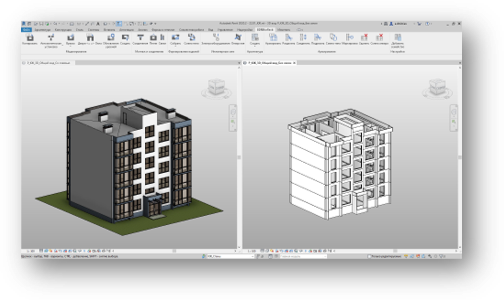

Копирование стен из Архитектурной модели в Revit
Больше не нужно тратить часы на перемоделирование стен в Конструкторской модели на основе полученной Архитектуры.
Наш инструмент «Копировать» автоматизирует этот процесс, мгновенно создавая точные копии стен по, заданным вами правилам.
Ключевые преимущества:
- ✔ Скорость - минуты вместо часов рутинной работы;
- ✔ Точность – никаких ошибок при переносе данных;
- ✔ Удобство с ЧПУ – готовые стены сразу становятся основой для изделий.
Сфокусируйтесь на проектировании, а программа возьмет на себя подготовку данных.

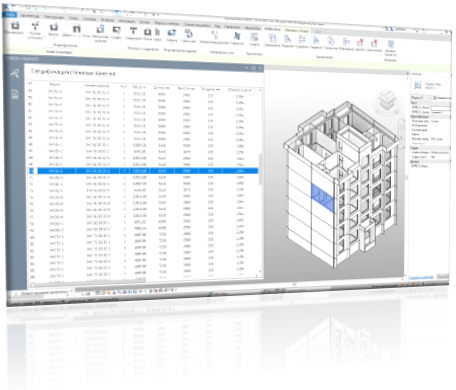

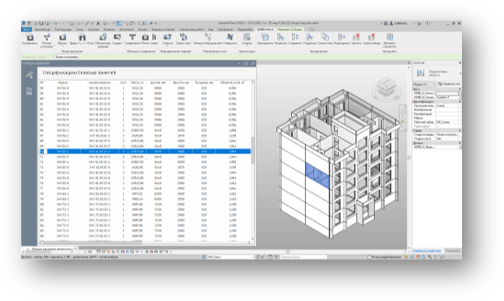

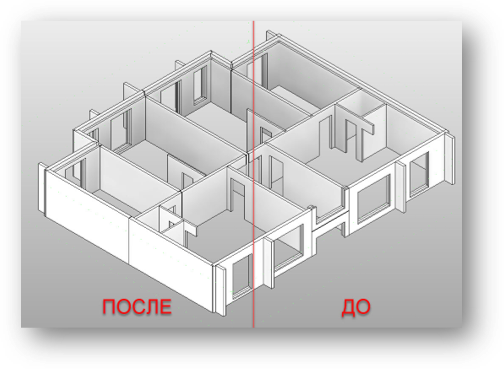

Автоматическое разделение стен на изделия и панели
С инструментами из блока «Моделирование» вы легко оптимизируете процесс раскроя стеновых панелей, экономя время и исключая ошибки.
Ключевые преимущества:
- ✔ Автоматическое разделение - система сама распределит стены по заданным вами правилам;
- ✔ Ручная корректировка – полный контроль над процессом: меняйте положение разделителей, добавляйте шпонки там, где это необходимо;
- ✔ Проверка на ограничения – мгновенный анализ габаритов и веса изделий перед выполнение физического разделения стен, позволяет сократить вероятность ошибок и переделок.

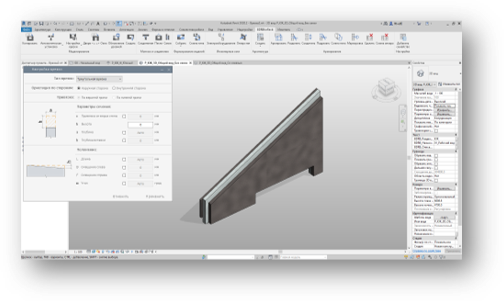

Врезной и выступающий профили для моделирования изделий
Превратите любую задумку в реальность с помощью универсальных профилей,
которые открывают безграничные возможности для придания формы вашим изделиям.
-
Врезной профиль - отличное решение для создания полосных форм.
Вы можете по своему усмотрению, создавать либо прямоугольные, либо треугольные полости.
- Выступающий профиль – инструмент для создания объёмных элементов при моделировании изделий. С его помощью легко моделировать консоли или обрамление негорючим утеплителем по периметру изделия.
Формирование сборки и контроль актуальности панелей в BIM
Инструмент «Сборка» позволяет формировать изделия и контролировать их актуальность на протяжении всего проекта.
Ключевые преимущества:
- ✔ Автоматическое обновление - при внесении изменений вы можете мгновенно обновить все изделия этого типа или создать новую версию;
- ✔ Гибкая замена – легко меняйте одни изделия на другие без потери данных;
- ✔ Контроль актуальности – больше нет необходимости следить за актуальностью изделий: система следит, чтобы все изделия, находящиеся в проекте были в актуальной версии.

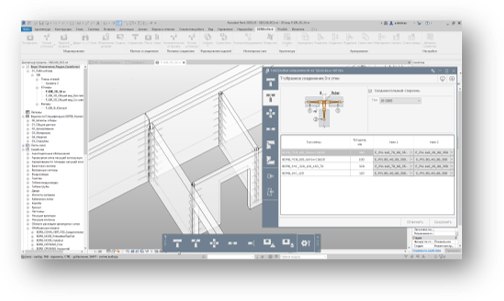

Соединения при помощи закладных деталей и узлов КЖИ
Инструмент «Соединения» – это инструмент, позволяющее гибко настраивать и моделировать любые типы соединений:
- ✔ Вертикальные стыки стеновых панелей;
- ✔ Горизонтальные стыки стеновых панелей;
- ✔ Соединения по верху стен.
- ✔ Библиотеки закладных деталей и соединительных элементов;
- ✔ Библиотеки опалубочных узлов.
Ключевые преимущества:
- ✔ Экономия времени – создание узлов из библиотечных компонентов;
- ✔ Библиотеки элементов – удобство работы и стандартизация решений.

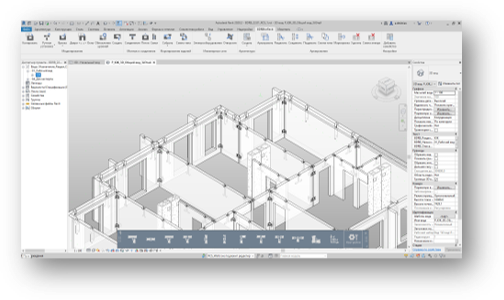

Моделирование стыков при помощи тросовых петель
Инструмент «Петлевые соединения» – это удобное решение для моделирования соединений при помощи тросовых петель.
Ключевые преимущества:
- ✔ Универсальность - работайте с любыми типами опалубочных узлов;
- ✔ Полный контроль – гибкая ручная настройка позволяет создавать узлы любой сложности;
- ✔ Экономия времени – больше не нужно прорабатывать каждое соединение вручную – модуль сделает это за вас.

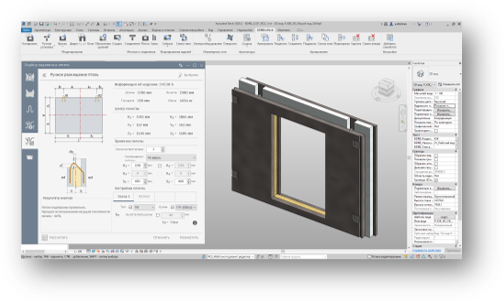

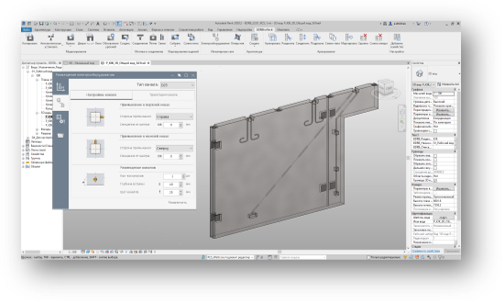

Автоматический расчет и размещение подъемных петель
Инструмент «Петли» автоматически подбирает и размещает подъемные петли с учетом центра тяжести изделия.
Ключевые преимущества:
- ✔ Простота размещения - петли размещаются относительно центра тяжести изделия;
- ✔ Определение центра тяжести во всех направлениях – теперь нет необходимости высчитывать положение центра тяжести изделия, программа рассчитывает все сама. А еще, программа показывает отклонение оси проушины петли от центра тяжести сечения для трехслойных панелей;
- ✔ Собственная библиотека петель и лунок – создавайте собственные библиотеки элементов для однослойных и трехслойных панелей, ускоряя работу над проектами.

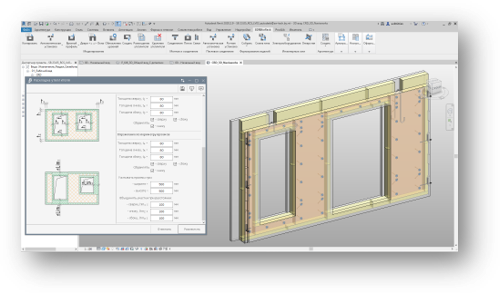

Автоматическая раскладка утеплителя в трехслойных панелях
Проектирование трехслойных стеновых панелей стало еще проще. Наш инструмент «Размещение утеплителя»,
избавляя вас от рутинной работы и минимизируя ошибки.
Ключевые преимущества:
- ✔ Гибкие настройки - создавайте собственные правила раскладки утеплителя;
- ✔ Максимальная точность – исключайте человеческий фактор и формирует схему раскладки по заданным правилам;
- ✔ Экономия времени – больше не тратьте часы на ручную раскладку, доверьте это умному алгоритму.

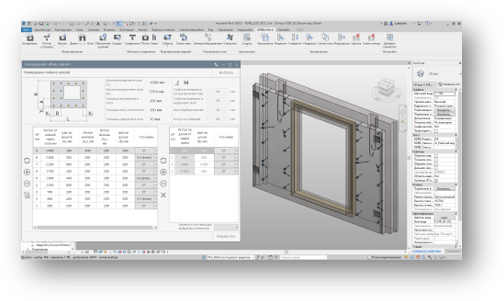

Размещение и шаблоны расстановки гибких связей
Больше не нужно тратить часы на ручную расстановку гибких связей в трехслойных стеновых панелях. Инструмент «Связи»сделает это за вас.
Ключевые преимущества:
- ✔ Гибкость настройки - размещайте горизонтальные и наклонные связи в несколько кликов;
- ✔ Автоматизация – инструмент сам учитывает проемы и отступы, экономя ваше время;
- ✔ Быстрое редактирование – меняйте тип и направление связей как для одной, так и для целой группы;
- ✔ Сохранение настроек – создавайте и загружайте собственные шаблоны расстановки связей и, тем самым, ускоряйте свою работу.
Моделирование лунок и каналов под электрику (ЭОМ)
Создавайте лунки и каналы для сетей электроснабжения быстро, точно и без лишних усилий. Наш инструмент позволяет:
- ✔ Гибко настраивать и формировать библиотеки лунок и каналов - создавайте любую форму и габариты под ваши задачи;
- ✔ Автоматически прокладывать каналы – моделируйте электроканалы между лунками при помощи двух кликов;
- ✔ Гибко настраивать правила прокладки каналов – генерируйте
от 1 до 3 каналов за раз и задавайте собственную траекторию прокладки.

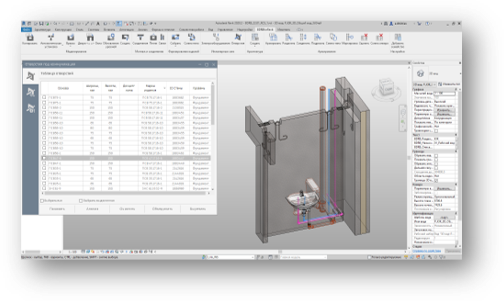

Размещение технологических отверстий и пересечений (ОВ/ВК)
Инструмент «Отверстия» автоматизирует поиск и анализ пересечений инженерных коммуникаций со стеновыми панелями, экономя
ваше время и снижая риски возникновения ошибок.
Ключевые преимущества:
- ✔ Точные зазоры - настраивайте допустимые расстояния между коммуникациями и краями отверстий;
- ✔ Объединение отверстий – оптимизируйте форму отверстий, автоматически объединяя несколько отверстий в одно при помощи пары кликов;
- ✔ Минимум ручного труда – инструмент берет на себя анализ пересечений, сокращая время на поиск и анализ пересечений;
- ✔ Снижение ошибок – исключает риск пропущенных коллизий, экономя ваше время и бюджет.

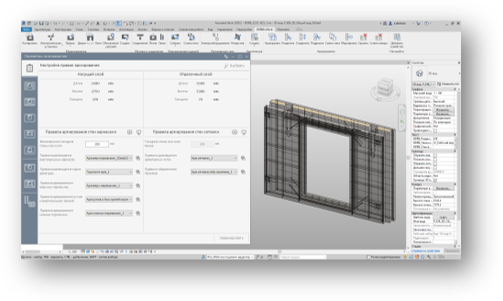

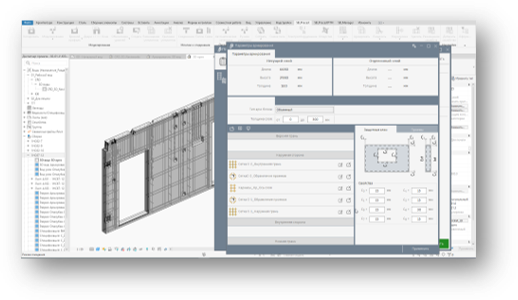

Автоматическое армирование панелей по шаблонам и правилам
С инструментом «Армирование» вы сможете выполнить армирование конструкций за считанные секунды,
строго соблюдая заданные правила. Больше никакой ручной раскладки арматуры, программа все сделает за вас, а вам останется лишь проверить.
Доступно 3 способа армирования на выбор:
- ✔ Арматурные каркасы + стержни - классическое решение для надежного армирования;
- ✔ Арматурные каркасы + рулонные сетки – автоматическая раскладка сеток и каркасов по заданным правилам;
- ✔ Арматурные каркасы + сварные сетки – готовые данные для станков с ЧПУ и быстрая передача данных на производство.
Помимо автоматизации процесса армирования элементов, мы предусмотрели ряд инструментов, позволяющих корректировать созданное армирование:
Ключевые преимущества:
- ✔ Экономия времени - автоматизация вместо рутинной раскладки арматуры;
- ✔ Снижение ошибок – точные алгоритмы исключающие человеческий фактор;
- ✔ Гибкость настроек – адаптация под любые стандарты и проекты;
- ✔ Шаблоны армирования – настройте правила один раз и применяйте их в любых проектах;
- ✔ Взаимодействие с производством – выгрузка данных для станков с ЧПУ.

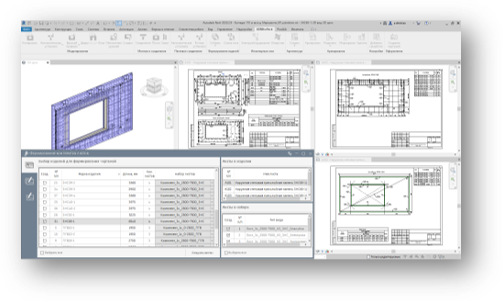

Автоматическое формирование и выпуск чертежей КЖИ и КЖИ.И
Процесс разработки чертежей КЖИ больше не будет рутинным и затратным. Инструмент «Создание чертежей» позволяет автоматически
генерировать полные комплекты документации по вашим правилам, сокращая время работы и минимизируя ошибки.
Ключевые преимущества:
- ✔ Гибкие шаблоны - настраивайте листы под разные типы изделий;
- ✔ Автоматическое формирование комплектов – система создает только нужные листы для выбранных изделий;
- ✔ Библиотека шаблонов – сохраняйте и загружайте готовые наборы листов для повторного использования;
- ✔ Снижение трудозатрат – больше никакой ручной работы, только точные и актуальные чертежи.
Вопросы и ответы
Модуль автоматизирует весь цикл проектирования стеновых панелей в Revit: от первоначального разбиения монолитных стен на отдельные сборные изделия до автоматического выпуска чертежей марки КЖИ (КЖИ.И) и прямой выгрузки данных на станки с ЧПУ.
Модуль «SB Precast - Стены» позволяет в пару кликов автоматически разделить монолитные стены здания на отдельные сборные изделия (панели) по заданным конструктивным правилам завода.
Да. Решение обладает гибкими настройками под специфику конкретного завода или проектного института, позволяя адаптировать правила раскладки панелей, логику армирования и шаблоны оформления чертежей под ваши процессы.
Да, программа полностью автоматизирует выпуск чертежей комплекта КЖИ, включая автоматическое формирование спецификаций, ведомостей расхода стали и спецификаций деталей.
Да, решение полностью адаптировано под специфику многослойных конструкций КПД. Плагин корректно обрабатывает несущий железобетонный слой, утеплитель и наружный облицовочный слой, автоматически распределяя связи, гибкие соединения и закладные детали по элементам сборки.
В настройки модуля можно заложить жесткие лимиты по максимальной массе и геометрическим габаритам изделий, допустимым для перевозки панелевозами или по железной дороге. Если при автоматической раскладке стен эти параметры превышены, система мгновенно выдаст предупреждение проектировщику.
Программа минимизирует человеческий фактор при моделировании за счет встроенных алгоритмов проверки. Она автоматизирует рутинные операции (например, управление рабочими наборами, проверку одинаковых сборок и сквозную нумерацию изделий без пропусков), гарантируя точность спецификаций.
