SB Precast - CAM Viewer. Просмотр и редактирование файлов ЧПУ Unitechnik и PXML

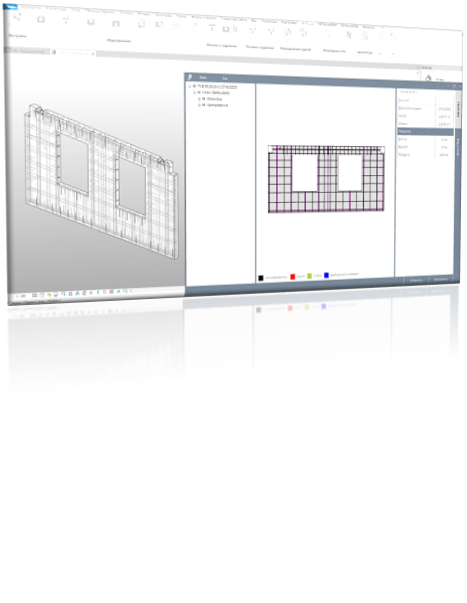

SB Precast-CAM Viewer
SB Precast-CAM Viewer – это не просто просмотрщик, а инструмент, который позволяет формировать, проверять и редактировать файлы для станков ЧПУ на основе моделей, созданных в Autodesk Revit при помощи наших модулей «SB Precast-Стены» и «SB Precast-Перекрытия».

Ознакомиться:

YouTube
Rutube
VK
Узнать больше

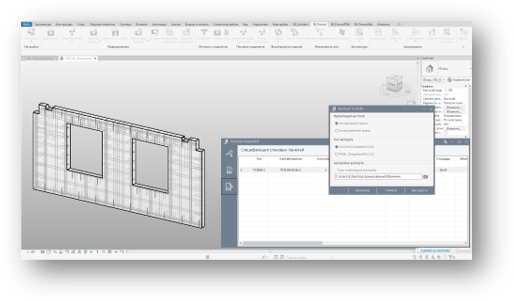

Выгрузка данных из Revit

Генерация и выгрузка данных ЧПУ из моделей Autodesk Revit

CAM Viewer – это инструмент, который позволяет формировать, просматривать, проверять и редактировать файлы для станков ЧПУ  на основе моделей, созданных в Autodesk Revit при помощи наших модулей «SB Precast-Стены» и «SB Precast-Перекрытия». Тут важно отметить, что пользователь не может сгенерировать управляющую программу, не актуализировав, выбранное изделие при помощи команды «Собрать».

Программа поддерживает следующие форматы:

  • ✔ UniCAM (Unitechnik 6.0) - стандарт для оборудования от компании Unitechnik (Германия);
  • ✔ PXML (ProgressXML 1.3) – открытый XML-формат для обмена данными с ЧПУ от компании Progress Group (Германия).
Консольное приложение CAM Viewer

Автономное консольное приложение для технологов ЖБИ

Помимо работы в связке с Revit, CAM Viewer может использоваться автономно – в виде консольного приложения. Это удобно для технологов и производственников, у которых нет доступа к BIM-моделям.

При работе с консольной версией, CAM Viewer позволяет:

  • ✔ Просматривать файлы форматов UniCAM (.UNI) и PXML (.pxml);
  • ✔ Сравнивать файлы между собой;
  • ✔ Редактировать параметры арматурных стержней (положение, длину и диаметр).

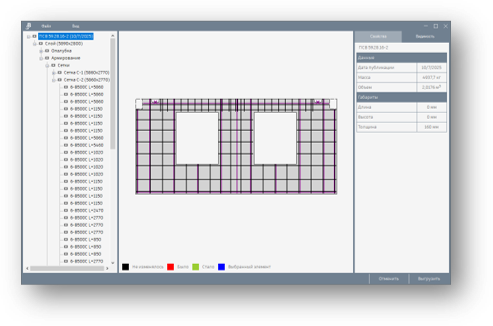

Интерфейс программы разделен на три функциональные зоны:

  • ✔ Структура изделия (слева) – отображается в виде дерева, что позволяет быстро находить нужные элементы;
  • ✔ Область предпросмотра (по центру) – визуализация модели с подсветкой выбранных элементов;
  • ✔ Свойства (справа) – отображаются параметры выбранных элементов (размеры, марка стали, координаты и т. д.) или настройки видимости элементов.

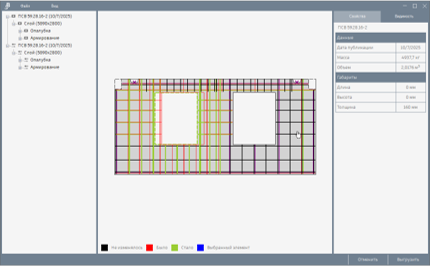

Сравнение файлов в CAM Viewer

Автоматическое сравнение файлов и версий управляющих программ

Одна из самых полезных функций CAM Viewer – сравнение двух файлов. При выполнении сравнения, программа автоматически раскрашивает разными цветами отличающиеся элементы, что существенно упрощает процесс поиска различий, это особенно удобно, когда вам нужно понять, чем же отличаются версии файлов для одного и того же изделия.

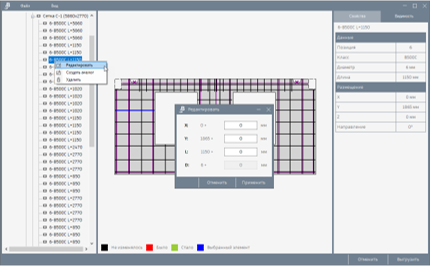

Редактирование файлов в CAM Viewer

Прямое редактирование файлов ЧПУ без изменения BIM-модели

CAM Viewer дает возможность редактировать арматурные стержни без возврата в Revit, что ускоряет процесс подготовки к производству.

В режиме редактирования доступны следующие инструменты:

  • ✔ Изменение положения стержня;
  • ✔ Изменение длины стержня;
  • ✔ Изменение диаметра стержня;
  • ✔ Добавление новых стержней;
  • ✔ Удаление стержней.
Эта функция особенно полезна для технологов, которые вносят последние правки перед отправкой данных на станок.

Вопросы и ответы

SB CAM Viewer — это специализированное инженерное решение для выгрузки, глубокого анализа и визуального редактирования файлов технологических данных, предназначенных для отправки на автоматизированные станки ЧПУ заводов ЖБИ.

Прямая выгрузка часто приводит к производственному браку из-за скрытых ошибок моделирования. SB CAM Viewer служит технологическим фильтром: он визуализирует финальные файлы Unitechnik/PXML, позволяя технологу завода проверить контуры бетонирования, раскладку сеток и положение магнитных бортов до запуска оборудования.

Программа работает со стандартными промышленными форматами передачи данных для производства сборного железобетона (включая популярные CAM-форматы, такие как Unitechnik / PXML), позволяя визуализировать геометрию панели, контуры армирования, сетки и закладные детали перед отправкой на линию.

Да, функционал плагина позволяет не только просматривать и анализировать геометрию, но и выполнять оперативное редактирование данных в файлах выгрузки, что исключает необходимость каждый раз открывать тяжелую BIM-модель для мелких технологических правок на производстве.

Программа транслирует точные данные о шаге продольных и поперечных стержней, их диаметрах и точках сварки из BIM-модели в технологический файл ЧПУ. Станки (например, EVG или Progress) считывают этот файл и сваривают сетку нужной конфигурации в автоматическом режиме.
